Systém instalace na obdélníkových sloupcích

Instalace průmyslového plotu

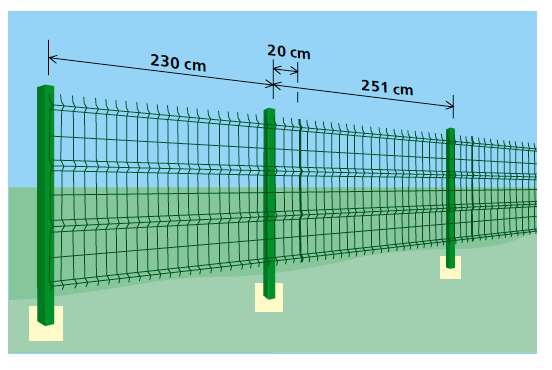

Na začátku oplocení by měla být rozteč mezi obdélníkovými sloupky 40 × 60 mm 230 cm. V takovém případě plotový dílec vyčnívá 20 cm za sloupek. Tato rozteč je nezbytná pro trvalé vzájemné spojení panelů ocelovou spojkou. Všechny další rozteče mezi sloupky jsou 251 cm (měřeno od středu do středu sloupku).

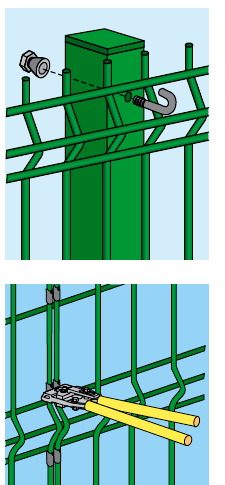

Uchycení panelů hákovým šroubem s trhací maticí




Uchycení panelů hákovým šroubem s trhací maticí

Průmyslové panely lze namontovat s trny směřujícími nahoru i dolů. Všechny
obdélníkové sloupky 40 × 60 mm jsou vybaveny vyvrtanými otvory
pro hákové šrouby a plastovou ucpávkou. Při montáži se panel
přiloží k čelní straně sloupku a uchycení vám zajistí hákový šroub
s trhací maticí. Toto spojení pak tvoří nerozebíratelný průmyslový plot.



Spojení průmyslových panelů pomocí nerezové spojky

Ke spojování panelů k sobě slouží svěrací ocelové spojky. Jako pomůcka
pro rychlé a nepřerušované spojování panelů se používají speciální kleště
(v případě potřeby lze zapůjčit).



Montáž v rozích průmyslových panelů
Montáž v rozích

Systém montáže na sloupky 40 × 60 mm nevyžaduje žádné speciální rohové sloupky. Úhel vzniká spojováním panelů pomocí ocelových spojek. Poslední sloupek před rohem by od něj neměl být vzdálen více než 20 až 40 cm tak, aby plotové díly tvořily postačující přesah za sloupkem. V případě rozdílné délky prvků je nutné vhodným způsobem zkrátit panely tak, aby byly slícovány v pravém úhlu.


Montáž průmyslového dílce Nylofor ve svahu

Montáž ve svahu

V případě stoupání, nebo klesání terénu, je nutno panely uzpůsobit výškovému rozdílu, poté spojit pomocí ocelových panelových spojek.
